東風多利卡8方壓縮垃圾車
整車型號：楚勝牌CSC5125ZYS6型壓縮式垃圾車
底盤型號：EQ1125SJ8CDC
底盤配置：
（1）可選用3800mm軸距，玉柴165馬力（YCY30165-60）；2030車身；萬里揚6檔變速箱；前后橋：2.2/5.5德；192雙層車架；245/70R19.5輪胎；空調，電動車窗，遙控鑰匙，日行燈，多功能方向盤。
（2）也可選用3800軸距，云內170馬力(D30TCIF1）；2030車身；法士特/長泰小8檔變速箱；前后橋：2.7T/5.5T；192雙層車架；8.25R20輪胎；電動車窗，遙控鑰匙，日行燈，多功能方向盤。
上裝配置:
垃圾車箱有效容積8立方米，弧形車廂，材料采用邊3底4mm厚，9支液壓油缸制動，液壓控制操作系統為電動控制和手動控制。手動控制是防止電控發生故障時也能夠正常工作。裝載循環為一鍵操作，車尾左右各一套，駕駛室內部一套電動卸料操作系統，帶后翻轉機構，可掛塑料桶，填充器底部污水收集箱，車箱內的污水可流入其中，在卸垃圾時可通過球閥排出，采用海戰力油缸，揚州中梅的多路閥，CAN操作，其余標配。
【主要技術參數】 | |||
產品商標 | 楚勝牌 | 公告批次 | 372 |
產品名稱 | CSC5125ZYS6型壓縮式垃圾車 | 產品號 | FBJ37290313 |
總質量(Kg) | 11995 | 罐體容積(m3) | |
額定載質量(Kg) | 5345,4945 | 外形尺寸 | 7000,7200,7400×2300,2350×2650,2750 |
整備質量(Kg) | 6455,6855 | 貨廂尺寸 | ×× |
額定載客(人) | 準拖掛車總質量(Kg) | ||
駕駛室準乘人數(人) | 3 | 載質量利用系數 | |
接近角/離去角(°) | 21/13 | 前懸/后懸 | 1130/2070 |
軸數 | 2 | 軸距 | 3800,3950,4050,4100,4400,3600,4700 |
軸荷(Kg) | 4350/7645 | 最高車速(Km/h) | 103 |

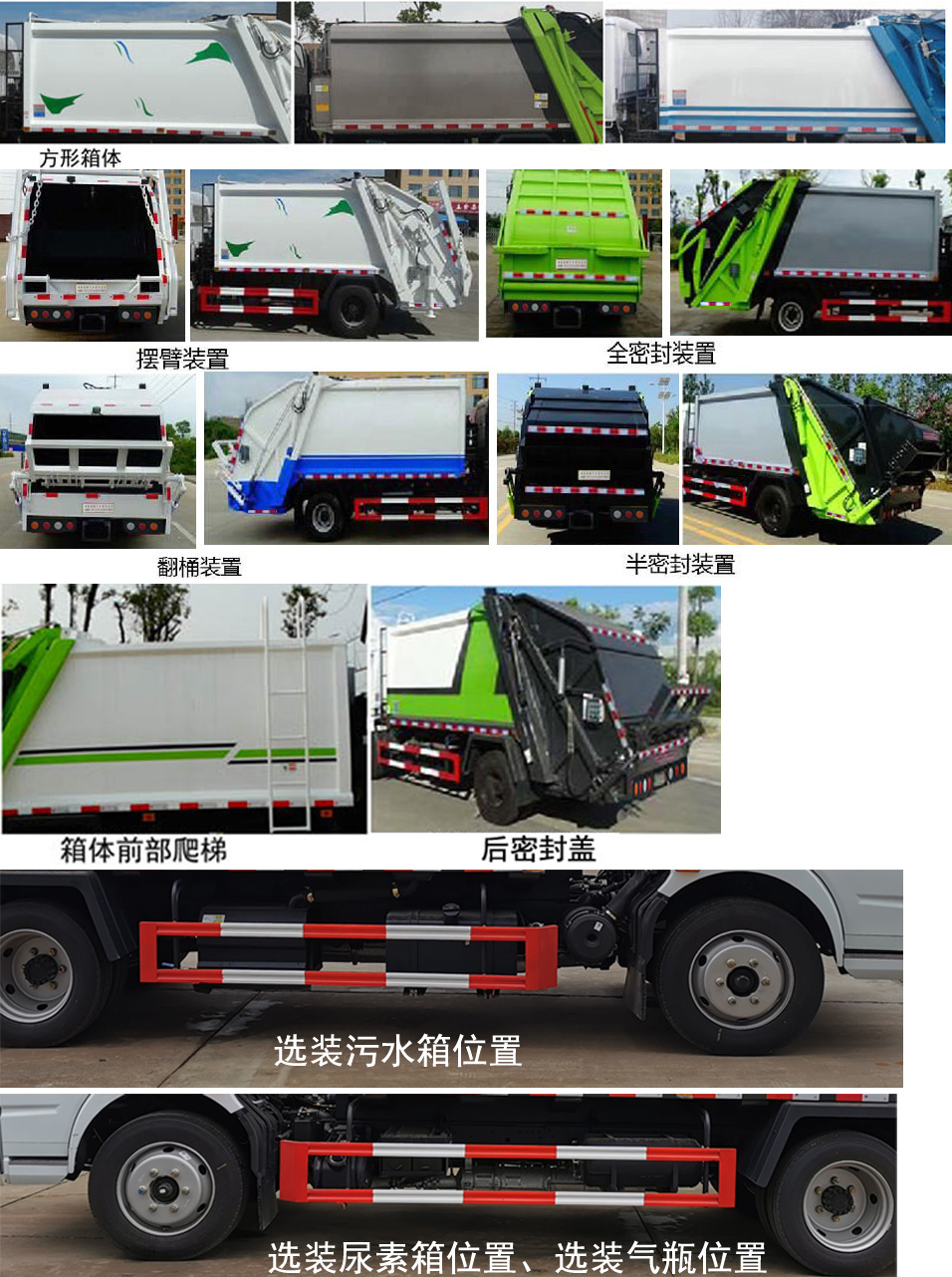

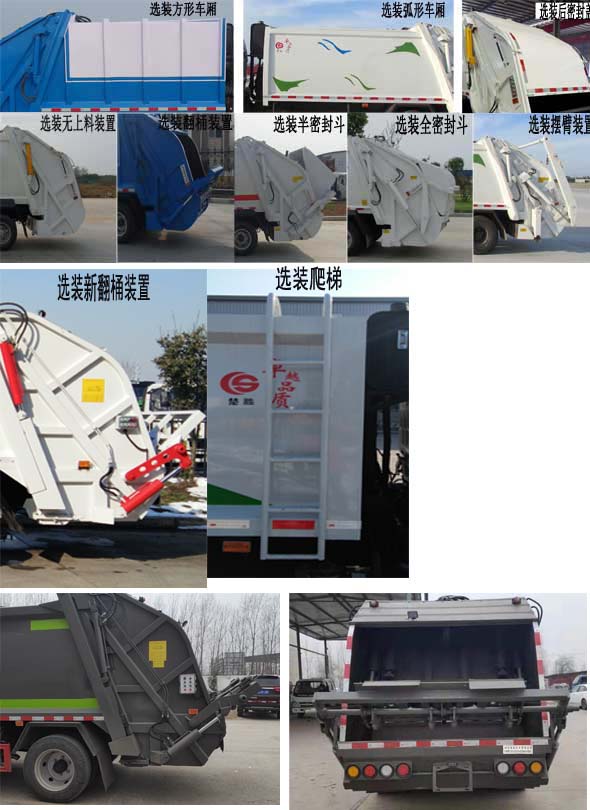

其它 | 1、該車主要專用裝置由箱體、壓縮系統組成,用于垃圾的收集與清運。該車可選裝方形或弧形箱體,選裝全密封蓋裝置,選裝弧形擋泥板。選裝后部工作裝置。選裝箱體與駕駛室之間多路閥、油箱、液壓管布置。選裝工作裝置時外形長/后伸對應關系為:①無上料裝置:7000/-;②全密封斗裝置和擺臂裝置:7200/200;③翻桶裝置和翻斗裝置:7400/400。僅采用3800mm軸距。2、側防護采用冷彎型鋼/Q235,螺栓連接;后防護由專用裝置替代,下邊緣離地高:500mm。3、隨底盤選裝前面罩,前保險杠,前組合燈具,前霧燈,排半駕駛室;ABS型號/廠家:ABS/ASR-12V-4S/4M/襄陽東風隆誠機械有限責任公司。發動機/油耗值L/100km對應關系分別:CY4SK161/20.4,NV30-C6C/20.3,CY4SK261/20.1,NV30-C6D/20.3,CY4SK361/20.4,NV30-C6G/20.6,D4.0NS6B170/20.5,YCS04190-68/20.3,D4.0NS6B185/20.4,ZD30D16-6N/20.3,D25TCIF1/20.3,D30TCIF1/20.2,D40TCIF1/20.3,D45TCIF1/20.2,YCY30165-60/21.3,CA4DD2-18E6-30/20.3.選裝污水箱安裝位置.選裝尿素箱,氣瓶,油箱,尾氣處理安裝位置。選裝爬梯。選裝后翻轉架樣式。選裝后尾燈。選裝控制器。選裝多路閥護罩,選裝填充器外罩. | ||
【底盤技術參數】 | |||
底盤型號 | EQ1125SJ8CDC | 底盤名稱 | 載貨汽車底盤（二類） |
商標名稱 | 東風牌 | 生產企業 | 東風汽車股份有限公司 |
外形尺寸 | 6725,7100,7190,7740,6015,6785,6925,8200×2165, 2350,2270×2410,2535,2460,2490 | 輪胎數 | 6 |
接近角/離去角(°) | 21/14 | 輪胎規格 | 245/70R19.5,8.25R20,245/70R19.5 16PR,8.25R20 16PR,8.25R20 14PR,255/70R22.5 16PR |
鋼板彈簧片數 | 8/10+7,12/12+9 | 前輪距 | 1745,1802,1820,1842,1765,1890 |
燃料種類 | 柴油 | 后輪距 | 1630,1650,1800,1720 |
排放標準 | GB17691-2018國Ⅵ | ||
發動機型號 | 發動機生產企業 | 排量 | 功率(Kw) |
YCY30165-60 Q28-130E60 D30TCIF1 CY4SK361 NV30-C6D ZD30D16-6N D25TCIF1 YCY24140-60 CY4SK161 CY4SK261 NV30-C6G D4.0NS6B185 CA4DD2-18E6-30 YCS04190-68 D40TCIF1 D4.0NS6B195 D4.0NS6B170 CY4BK261 H30-165E60 D4.0NS6B160 NV30-C6C Q28-156E60 CA4DB1-14E68 CA4DB2A16E68 CA4DB2-17E68 | 廣西玉柴機器股份有限公司 安徽全柴動力股份有限公司 昆明云內動力股份有限公司 東風朝陽朝柴動力有限公司 東風朝陽朝柴動力有限公司 東風輕型發動機有限公司 昆明云內動力股份有限公司 廣西玉柴機器股份有限公司 東風朝陽朝柴動力有限公司 東風朝陽朝柴動力有限公司 東風朝陽朝柴動力有限公司 東風康明斯發動機有限公司 中國第一汽車集團有限公司 廣西玉柴機器股份有限公司 昆明云內動力股份有限公司 東風康明斯發動機有限公司 東風康明斯發動機有限公司 東風朝陽朝柴動力有限公司 安徽全柴動力股份有限公司 東風康明斯發動機有限公司 東風朝陽朝柴動力有限公司 安徽全柴動力股份有限公司 中國第一汽車集團有限公司 中國第一汽車集團有限公司 中國第一汽車集團有限公司 | 2970 2800 2977 3856 2968 2953 2499 2360 3856 3856 2968 4000 3230 4156 4052 4000 4000 3707 3000 4000 3093 2800 2207 2440 2440 | 121 96 125 125 120 120 110 103 135 125 115 136 132 140 135 143 125 100 120 118 120 115 100 118 125 |
